碳?xì)湓胤治鰞x
- 品牌：???鑫銀儀器
- 型號：???TQ-3A
碳?xì)湓胤治鰞x適用范圍:
TQ系列碳?xì)湓胤治鰞x供煤炭、化工、冶金、電力和地質勘探等部門試驗室用于測定煤和其他有機物中“碳”和“氫”元素的含量。被測試樣高溫條件下在氧氣流中燃燒后生成水和二氧化碳，用吸水劑和二氧化碳吸收劑分別吸收，根據吸收劑的增重計算出碳和氫的百分含量。
碳?xì)湓胤治鰞x特點：
1. 吸收質量法測定煤或其它有機物中碳和氫的含量 ；
2. 三段獨立式自動恒溫控制系統，可分別任意設定、控制不同溫度 ；
3. 數字式溫度顯示，直觀、準確，性能穩定、可靠 ；
4. 可同時測定兩個試樣 ；
5. 整機結構設計合理，造型美觀，操作方便，維修性好。
技術參數
1.測量精度符合GB/T476 要求 ；
2.測溫精度：0.2級 ；
3.控溫范圍：0～1100℃ ；控溫精度：±10℃ ；
4.第一節爐爐長：245mm ；第二節爐爐長：325mm ；第三節爐爐長：150mm ；
5.第一節爐控溫：800℃ ；第二節爐控溫：800℃ ；第三節爐控溫：600 ℃ 。
|
序號 |
項目 |
技術規范 |
|||
|
1 |
爐體： |
第一節I爐 |
第二節Ⅱ爐體 |
第三節Ⅲ爐體 |
|
|
(1）爐長 |
245mm |
325mm |
150mm |
||
|
(2) 爐膛溫度 |
800 ℃ |
800 ℃ |
600 ℃ |
||
|
(3)恒溫區 |
60mm |
80mm |
|||
|
(4) 額定功度 |
1200W |
1500W |
800W |
||
|
(5) 爐膛直徑 |
φ 34mm |
||||
|
(6) 兩平行爐膛的中心距離 |
42mm |
||||
|
2 |
反應管 |
不銹鋼管φ 24×2×1200mm |
|||
|
3 |
加熱元件 |
φ 0.6 ～φ 1.0mm 鎳鉻絲繞成螺旋狀 |
|||
|
4 |
控溫系統 |
TQ-2/TQ-3 |
XCT-101 動圈式溫度指示調節儀， 0 ～ 1100 ℃自動恒溫 |
||
|
TQ-3A |
數字式溫度顯示調節儀， 0 ～ 1100 ℃自動恒溫 |
||||
|
5 |
測量元件 |
鎳鉻－鎳硅（ K 型） 熱電偶，分度值 0 ～ 800 ℃ |
|||
|
6 |
電源 |
220V±10 ％ 交流 50HZ |
|||
|
7 |
總重量 |
60kg |
|||
|
8 |
外形尺寸 |
1200×320×580mm |
|||
碳?xì)湓胤治鰞x結構:
? TQ 系列碳?xì)湓胤治鰞x有 TQ-2 型， TQ-3 型和 TQ-3A 型。由可控硅控制加熱，具有無噪聲，壽命長等優點。 TQ-2 為二節爐測定， TQ-3 型為三節爐測定。測定方法符合 GB476 標準規定。
? TQ-2 型及 TQ-3 型采用動圈式溫度指示調節儀，溫度指示直觀，易于觀察。 TQ-3A 型是 TQ-3 型的改進型，采用數字顯示式溫度指示調節儀，使溫度顯示清晰、準確。
TQ－3A型碳輕元素分析儀包括凈化系統、燃燒裝置和吸收系統三個主要部分。
1、凈化系統由氣體干燥塔和流量計構成，氣體干燥塔容量 500mL ，流量計測量范圍 0 ～ 150mL/min 。
2、 燃燒裝置由一個三節管式爐及其控溫系統構成。高溫爐體置于電氣控制箱上面，爐體下部裝有四個小輪，三個爐子可以在控制箱上面的軌道上移動。并可徑向開啟45°，爐體內兩個平行的管式爐膛，可以一次同時作兩個試樣的測定。每節電爐都裝有熱電偶、測溫和獨立的數顯溫度控制系統進行溫度指示和恒溫控制，示溫準確，工作可靠。
3、吸收系統由一個吸水U型管、一個除氮U型管、兩個吸收二氧化碳U型管和氣泡計組成，氣泡計容量約10 mL，內裝濃硫酸。
4、各節爐體分別由獨立的控溫系統進行溫度指示和恒溫控制，并集中裝于爐體下面的控制器內。
碳?xì)湓胤治鰞x的安裝及使用：
1.儀器各部分安裝與填充：
氧氣凈化系統的鵝頭洗氣瓶中裝濃度為 40 ％的氫氧化鉀（或氫氧化鈉）熔液，兩個氣體干燥塔一個下部（約 1/3 ）裝堿石棉，上部約 2/3 ）裝氯化鈣 ( 或過氯酸鎂 ) 。凈化劑經 70-100 次使用后應進行更換。在兩個干燥塔間接入一個流量計。氧氣由鋼瓶經減壓閥接入鵝頭洗氣瓶。吸收系統的四個 U 形管依次為：吸水管內裝氯化鈣或過氯酸鎂，除氮管直徑 15mm ，裝藥部分高 120mm ，前 2/3 裝二氧化錳，裝填長度 140mm 以上，后 1/3 裝氯化鈣或過氯酸鎂，兩個二氧化碳吸收管前 2/3 裝堿石棉或堿石灰，后 1/3 裝氯化鈣或過氯酸鎂。吸收系統末端接一個空 U 形管（防止硫酸倒吸）和一個裝有硫酸的氣泡計。作吸水劑用的氯化鈣需不含堿性物質，否則應按 BG476-79 標準規定加以處理。
當出現下列現象時應更換 U 形管中的試劑：
? 氯化鈣開始溶化并阻礙氣體暢通時。
? 當?shù)诙€(gè)二氧化碳吸收管一次增重達 50mg 時，應更換第一個二氧化碳吸收管中的吸收劑。
? 二氧化錳使用 50 次左右應更換。
銅絲卷與銀絲卷的制作長度按照?qǐng)D中所示長度，直徑稍小于燃燒管內徑，以便能自由插入管內并與管壁密接。 100mm 長的銅絲卷一端帶有一個用粗銅絲制作的環或鉤，以利于取出和放入，銅絲卷應在馬弗爐中以 800 ℃燒 1。。。。。。
碳?xì)浞治鰞x試驗步驟：
1 、將第一節爐爐溫控制在（ 850 ± 10 ）℃，第二節爐溫控制在（ 800 ± 10 ）℃，第三節爐溫控制在 600 ± 10 ℃，并使第一節爐緊靠第二節爐。
2 、在預先灼燒過的燃燒舟中稱取粒度小于 0.2mm 的空氣干燥煤樣 0.2g ，稱準至 0.0002g ，并均勻鋪平。在煤樣上鋪一層三氧化鎢?？砂讶紵蹠簳r(shí)存入專用的磨口玻璃管或不加干燥劑的干燥器中。
3 、接上已稱量的吸收系統，并以 120mL/min 的流量通入氧氣。打開橡皮塞，取出銅絲卷，迅速將燃燒舟放入燃燒管中，使其前端剛好在第一節爐爐口，再放入銅絲卷，塞上橡皮塞。保持氧氣流量為 120mL/min 。 1min 后向凈化系統方向移動第一節爐，使燃燒舟的一半進入爐子； 2min 后，移爐，使燃燒舟全部進入爐子；再 2min 后，使燃燒舟位于爐子中央。保溫 18min 后，把第一節爐移回原位。 2min 后，取下吸收系統，將磨口塞關閉（負壓供氧時，應先關閉靠近氣泡計的 U 型管磨口塞，再依次關閉其他 U 型管磨口塞，然后取下吸收系統），用絨布擦凈，在天平旁放置 10min 后稱量（除氮管不稱量）。第二個吸收二氧化碳 U 型管變化小于 0.0005g ，計算時忽略。
4 、為了檢查測定裝置是否可靠，可用標準煤樣，按規定的試驗步驟進行測定。如實測的碳、氫值與標準煤樣碳、氫標準值的差值在標準煤樣規定的不確定度范圍內，表明測定裝置可靠。否則，須查明原因并糾正后才能進行正式測定。
碳?xì)浞治鰞x注意事項：
1 、檢查電源電壓是否和儀器的要求相符，當電壓過低時（低于 180V ），儀器不能正常工作，應使用調壓器升壓。
2 、若發現兩爐膛溫度不一致，主要是由于爐絲拉伸的疏密程度不一致所引起的，應拆下?tīng)t絲調整均勻。
3 、電流表甩表，是電爐有短路現象，應迅速排除。電流表無指示，檢查保險管是否熔斷或接觸不良。
4 、使用時，請參閱 GB/T476 － 2001 《煤的元素分析方法》和數字式溫度顯示調節儀使用說明書。
TQ-3A型碳?xì)湓胤治鰞x裝箱配置清單：
| 碳?xì)錉t體 | 3節 | 溫度控制器 | 1臺 | 熱電偶 | 3根 | ||
| 氣體干燥塔 | 4個 | 流量計 | 2個 | 帶球U形管 | 2個 | ||
| U形管 | 8個 | 氣泡計 | 2個 | 燃燒管 | 2支 | ||
| 瓷舟 | 10個 | 橡皮帽 | 4個 | 銀絲卷 | 1卷 | ||
| 支架 | 1套 | 鎳鉻推棒 | 1個 | 鈉石灰 | 1盒 | ||
| 氧氣吸收器 | 1個 | 氧化銅絲 | 1瓶 | 三氧化鎢 | 1瓶 |

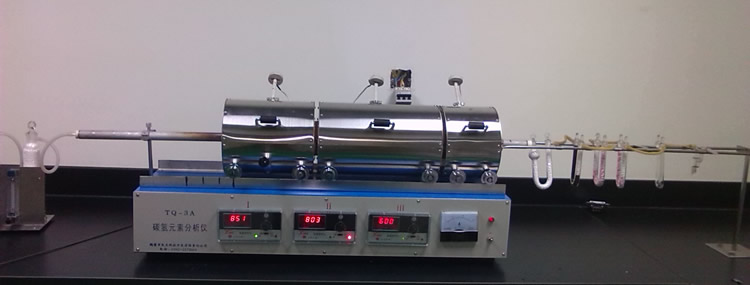

現場照片：
